Nilai tegangan yang terlihat normal saat dicek belum tentu menjelaskan penyebab gangguan pada mesin. Dalam banyak kasus, masalah kelistrikan hanya muncul sesaat, terjadi pada waktu tertentu, atau muncul ketika beban tertentu mulai bekerja. Ketika teknisi datang dan melakukan pengukuran singkat, kondisi panel bisa saja sudah kembali normal.

Karena itu, pemeriksaan power quality tidak cukup hanya melihat satu nilai tegangan. Dibutuhkan alat yang dapat merekam kondisi listrik selama proses berjalan. PQ3198 digunakan untuk memantau, merekam event, dan melihat tren kualitas daya agar gangguan yang bersifat sementara tetap bisa dianalisis.

Mengapa Pengukuran Sesaat Bisa Menyesatkan?
Pengukuran sesaat hanya menunjukkan kondisi pada saat alat ukur digunakan. Jika gangguan sudah hilang, hasil pengukuran bisa terlihat normal, padahal sebelumnya sempat terjadi penurunan tegangan, lonjakan tegangan, harmonisa, atau gangguan lain.

Contohnya, mesin mengalami error pada jam tertentu, tetapi saat teknisi mengecek panel, tegangan terlihat stabil. Kondisi seperti ini bisa terjadi karena gangguan berlangsung sangat singkat. Oleh karena itu, power quality survey perlu dilakukan selama proses berjalan, bukan hanya setelah equipment kembali normal.

Dengan recording, teknisi bisa melihat apakah ada event yang muncul bersamaan dengan gangguan mesin. Data ini membantu membedakan apakah masalah berasal dari suplai listrik, perubahan beban, harmonisa, atau faktor lain pada sistem.

Tentukan Tujuan Pengukuran
Sebelum memasang PQ3198, teknisi perlu menentukan tujuan pengukuran terlebih dahulu. Tujuannya bukan sekadar memasang alat karena mesin bermasalah, tetapi menentukan data apa yang ingin dicari.

Jika ingin mencari penyebab equipment malfunction, pengukuran dapat difokuskan pada voltage event detection. Jika ingin melihat kondisi kualitas daya secara umum, gunakan pola standard power quality untuk memantau voltage event, frequency, harmonics, dan parameter lain. Jika ingin memantau kondisi dalam waktu panjang, gunakan record measured value sesuai kebutuhan.

Dengan tujuan yang jelas, setting alat menjadi lebih tepat. Teknisi juga dapat menentukan lokasi pemasangan, durasi recording, threshold event, dan parameter yang perlu dianalisis.

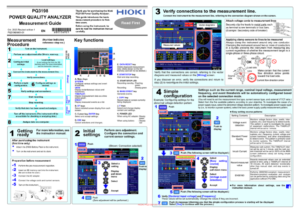

Alur Setup yang Perlu Diperhatikan
Sebelum pengukuran dimulai, lakukan pemeriksaan awal pada alat dan aksesori. Pastikan PQ3198 dalam kondisi baik, SD memory card sudah terpasang, dan media penyimpanan yang digunakan sesuai rekomendasi Hioki. Jika pengukuran dilakukan dalam waktu lama, gunakan AC adapter agar alat tetap menyala selama proses recording.

Setelah itu, pasang voltage cords dan current sensors sesuai sistem yang akan diukur. Pemasangan harus dilakukan dengan hati-hati karena kesalahan wiring dapat memengaruhi hasil data. Setelah instrument menyala, lakukan warm-up sekitar 30 menit dan zero adjustment sesuai prosedur.

Pengaturan yang perlu diperhatikan antara lain measurement line, jenis sensor, frequency, nominal input voltage, serta event threshold. Nilai threshold penting karena alat akan mendeteksi event berdasarkan batas yang sudah ditentukan.

Pada layar Wiring, teknisi perlu memeriksa vector diagram dan measured values. Tujuannya untuk memastikan pemasangan tegangan dan sensor arus sudah benar. Current sensor harus dijepit hanya pada satu conductor. Jangan menjepit dua atau lebih conductor dalam satu bundle karena hasil pengukuran bisa tidak sesuai. Pastikan juga arah panah sensor arus mengarah ke load side.

Tahap wiring verification ini penting karena data recording hanya berguna jika pemasangan awal sudah benar.

Contoh Harmonic Pollution pada EV Charger

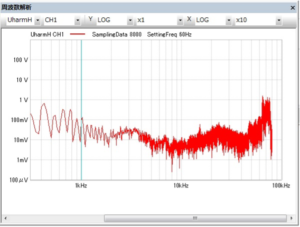

Salah satu contoh kasus power quality adalah harmonic pollution pada EV charger. EV charger menggunakan banyak komponen elektronik seperti rectifier. Komponen ini dapat menimbulkan harmonisa pada sistem tenaga.

Harmonisa yang tinggi dapat memengaruhi kualitas daya dan berpotensi menyebabkan gangguan pada equipment lain. Contohnya, komponen menjadi lebih panas, proteksi bekerja tidak normal, drive mengalami alarm, atau sistem menjadi tidak stabil.

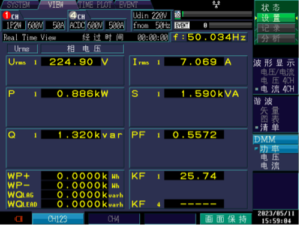

Pada kasus seperti ini, PQ3198 digunakan untuk melihat apakah harmonisa muncul saat EV charger atau beban tertentu aktif. Data recording dapat menunjukkan hubungan antara perubahan kondisi beban dan munculnya gangguan power quality.

Dengan cara ini, teknisi tidak hanya melihat apakah tegangan normal, tetapi juga melihat kualitas bentuk gelombang, harmonisa, dan event lain yang mungkin menjadi penyebab masalah.

Apa yang Diperiksa dari Hasil Recording?
Setelah recording dilakukan, data tidak langsung disimpulkan begitu saja. Teknisi perlu membandingkan hasil pengukuran dengan kondisi lapangan.

Hal yang perlu diperiksa adalah timestamp event, yaitu kapan event terjadi. Waktu kejadian ini kemudian dibandingkan dengan log PLC, alarm drive, perubahan beban, jadwal start-stop mesin, atau catatan operator.

Selain waktu kejadian, teknisi juga perlu melihat jenis event, durasi, magnitude, fase yang terdampak, dan apakah ada harmonic yang muncul bersamaan. Jika event power quality terjadi pada waktu yang sama dengan alarm mesin, data tersebut bisa menjadi petunjuk kuat untuk mencari penyebab gangguan.

Setelah recording selesai, pastikan data sudah tersimpan di SD card sebelum instrument dimatikan. Data kemudian dapat dianalisis di komputer menggunakan software yang sesuai, termasuk PQ ONE. Dengan software analisis, teknisi dapat membaca data lebih jelas, melihat grafik, membandingkan event, dan membuat laporan pengukuran.

Kesimpulan
Jika tegangan terlihat normal tetapi mesin tetap bermasalah, jangan langsung berhenti pada pembacaan sesaat. Gangguan listrik bisa terjadi singkat dan hilang sebelum pengecekan dilakukan.

PQ3198 membantu teknisi merekam event dan trend power quality selama proses berjalan. Dengan menentukan tujuan pengukuran, memilih pola setting yang sesuai, melakukan wiring verification, menjepit current sensor pada satu conductor, serta menganalisis data hasil recording, penyebab gangguan dapat ditelusuri lebih sistematis.

Dengan data yang lengkap, teknisi dapat mengambil keputusan berdasarkan hasil pengukuran, bukan hanya berdasarkan perkiraan. Hal ini membantu menentukan apakah masalah berasal dari suplai listrik, perubahan beban, harmonisa, wiring, atau equipment itu sendiri.
