ELCB atau RCD yang sering trip tidak selalu langsung berarti ada komponen yang rusak. Dalam beberapa kondisi, trip bisa terjadi karena adanya arus bocor yang muncul sesaat, beban tertentu yang baru aktif, kelembapan, isolasi kabel yang mulai menurun, atau gangguan intermittent yang sulit terlihat saat pengecekan biasa.
Jika trip hanya terjadi satu kali, tindakan awal biasanya mengikuti SOP, seperti melakukan reset, mencatat kejadian, lalu memantau kondisi panel. Namun, jika trip terjadi berulang, muncul pada jam tertentu, atau selalu terjadi saat mesin tertentu bekerja, maka reset saja tidak cukup. Teknisi perlu melakukan pemeriksaan lebih lanjut untuk mencari pola dan sumber kebocoran arus.
Mulai dari Kronologi Kejadian
Langkah pertama adalah mencatat kronologi trip secara detail. Catat waktu kejadian, panel atau feeder yang terdampak, beban yang sedang aktif, serta proses produksi yang sedang berjalan. Informasi ini penting karena arus bocor intermittent sering kali tidak muncul terus-menerus.
Dengan catatan tersebut, teknisi dapat menentukan titik ukur yang lebih tepat. Misalnya, jika trip selalu terjadi saat motor, heater, inverter, atau mesin tertentu menyala, maka area tersebut bisa menjadi prioritas pemeriksaan.
Mengapa Menggunakan CM4003

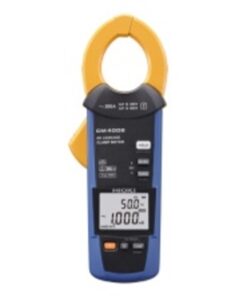

CM4003 adalah AC leakage clamp meter yang digunakan untuk memeriksa arus bocor pada panel atau rangkaian listrik. Alat ini membantu teknisi membaca nilai leakage current tanpa harus memutus rangkaian, selama prosedur pengukuran dilakukan sesuai manual dan SOP keselamatan kerja.

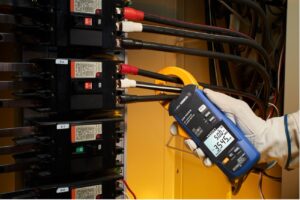

Untuk mencari residual current pada sistem single-phase, phase dan neutral dijepit bersama. Pada sistem three-phase, konduktor yang relevan dijepit bersama sesuai metode pengukuran. Pemeriksaan biasanya dilakukan dari jalur utama, lalu dilanjutkan ke panel cabang, feeder, hingga beban yang dicurigai.
Dengan cara ini, teknisi dapat melihat area mana yang menunjukkan nilai leakage current lebih tinggi, lalu mempersempit pencarian sumber masalah.
Peran GENNECT Cross dan Z3210
CM4003 dapat dihubungkan ke smartphone atau tablet menggunakan wireless adapter Z3210. Melalui aplikasi GENNECT Cross, data pengukuran dapat dilihat, disimpan, dan dikelola dengan lebih mudah.
Fitur ini membantu saat teknisi perlu memantau perubahan nilai leakage current dalam periode tertentu. Namun, GENNECT Cross tidak menggantikan metode clamp atau pengecekan rangkaian. Aplikasi hanya membantu pencatatan dan pengelolaan data, sedangkan metode pengukuran tetap harus mengikuti manual alat.
Contoh Threshold dan Auto-Hold pada Manual

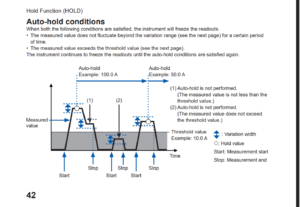

Pada manual CM4002/CM4003, terdapat contoh fungsi auto-hold. Fungsi ini digunakan untuk menahan nilai pengukuran ketika kondisi tertentu terpenuhi. Nilai akan menjadi hold value jika measured value melewati threshold dan stabil dalam waktu tertentu.
Artinya, tidak semua nilai yang muncul langsung tersimpan sebagai hold value. Jika nilai masih berada di bawah threshold atau terlalu berfluktuasi, maka alat tidak otomatis menahan nilai tersebut.
Bagian ini penting dipahami agar teknisi tidak salah membaca data. Auto-hold bukan grafik event recording, melainkan fitur untuk membantu menahan hasil ukur ketika kondisi pengukuran sudah sesuai.
Event Recording untuk Leakage Intermittent
Untuk gangguan leakage current yang intermittent, event recording dapat membantu mencatat kejadian yang muncul sesaat lalu hilang. Teknisi dapat mengatur range dan threshold sesuai kebutuhan pengukuran.
Ketika measured value melewati threshold, data event dapat mencatat waktu mulai, waktu berhenti, dan nilai maksimum. Fitur ini berguna untuk melihat kapan leakage current naik dan berapa lama kejadian tersebut berlangsung.
Namun, event yang sangat singkat tetap perlu diperhatikan karena bisa saja tidak terekam secara akurat. Karena itu, hasil event recording sebaiknya dibandingkan dengan catatan lapangan, log mesin, dan kondisi beban saat kejadian berlangsung.
Output Function CM4003
Selain event recording, CM4003 juga memiliki output function. Fungsi ini memungkinkan output berupa RMS atau waveform dikirim ke recorder sesuai koneksi dan prosedur manual.
RMS digunakan untuk melihat perubahan level arus bocor, sedangkan waveform digunakan untuk melihat bentuk gelombang arus yang diukur. Fungsi ini berbeda dari event recording melalui GENNECT Cross, sehingga teknisi perlu memastikan kebutuhan pengukuran terlebih dahulu.
Sebelum menggunakan output function, pastikan model alat, kabel, accessory, recorder, range, serta koneksi sudah sesuai.
Kesimpulan
Jika ELCB atau RCD sering trip, pemeriksaan tidak cukup hanya dengan reset. Teknisi perlu mencatat kronologi, melihat pola kejadian, lalu menelusuri leakage current menggunakan CM4003.
GENNECT Cross dan Z3210 dapat membantu untuk melihat dan menyimpan data pengukuran, terutama jika diperlukan pemantauan atau event recording. Jika data perlu direkam ke recorder, output function CM4003 dapat digunakan sesuai manual.
